Вертикальная установка алюминиевого радиатора MiWarmo
✅ Преимущества радиаторов MiWarmo
- Быстрый нагрев: низкая тепловая инерция, прогрев за 3–5 минут
- Очень лёгкие: от 4,4 кг, можно устанавливать на гипсокартон с закладными
- Надёжная конструкция: выдерживают испытательное давление до 24 бар (2,4 МПа)
- Толщина стенок 2,5 мм: значительно больше аналогов (1,2–1,5 мм)
- Гигиеничность: отсутствие сложных поверхностей — накопителей пыли
- Срок службы: не менее 30 лет
- Экологичность: минимум конвекции, упор на лучистое излучение
📊 Технические характеристики
| Параметр | Значение |
|---|---|
| Материал | Первичный алюминий |
| Толщина стенок | 2,5 мм в местах контакта с теплоносителем |
| Рабочее давление | 1,6 МПа (16 атм) |
| Испытательное давление | 2,4 МПа (24 атм) |
| Макс. температура теплоносителя | 110°C |
| Размер резьбы подключения | G 3/4" |
| pH теплоносителя | 7,0–9,0 |
| Срок службы | ≥30 лет |
| Толщина секции | 20 мм |
| Количество секций | 2–6 |
| Длина/Высота | 0,5–3 метра |
📦 Комплект поставки
Стандартный комплект
- Радиатор отопления MiWarmo (2–6 секций)
- Комплект крепежа (4 винта М5 с шайбами, 4 дюбеля, 4 шурупа)
- Кран Маевского ¾"
- Заглушка ¾" (1 шт.)
- Футорки ¾"–½" (2 шт.)
- Разделитель потока
- Силиконовые проставки
- Паспорт изделия + гарантийный талон
🎨 Изготовление под заказ
- Длина/Высота: от 0,5 до 3 метров
- Базовые цвета RAL: 9005 (чёрный), 7024 (серый), 9016 (белый), 9006 (серебро), 1013 (бежевый)
- Анодирование: серебро матовое, золото матовое, чёрный матовый
- Декорирование: под дерево, под камень, любое изображение
- Поверхность: муар, глянцевая, матовая
- Срок изготовления: 7–14 рабочих дней
🛡️ Гарантия
Гарантийный срок — 5 лет со дня продажи. Ремонт или замена при соблюдении правил эксплуатации.
Не распространяется на: механические повреждения, неправильное подключение, нарушения правил монтажа и эксплуатации.
🔧 Инструменты
- Перфоратор, сверло 8 мм, уровень, рулетка, карандаш
- Гаечный ключ, герметик для резьбы, кран Маевского
Шаг 1: Распаковка и подготовка
Распакуйте радиатор. Не используйте острые предметы! Проверьте комплектность.
Удостоверьтесь, что хватает места для установки:

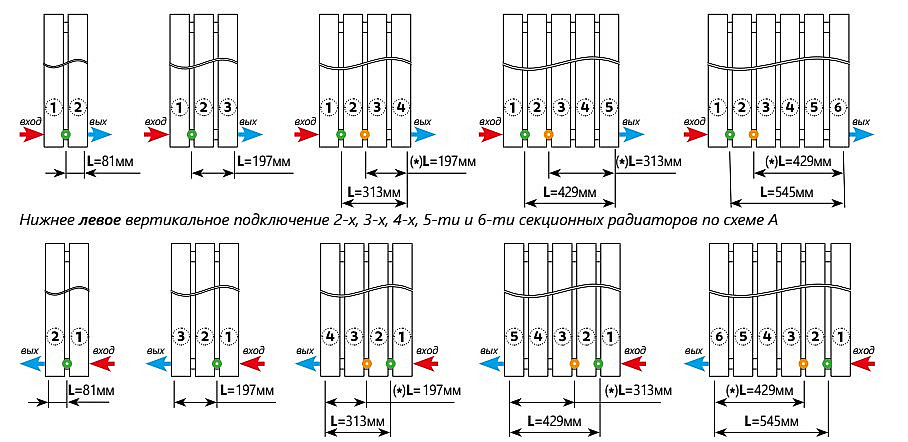

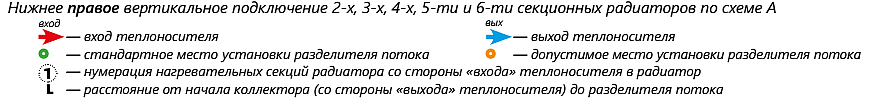

Шаг 2: Установка разделителя потока (схема A)
Установите разделитель со стороны «выхода» теплоносителя:
| Секции | Между | L (мм) |
|---|---|---|
| 2 | 1–2 | 81 |
| 3 | 1–2 | 197 |
| 4–6 | 2–3 | 313–545 |
ВНИМАНИЕ: Не подгибайте фиксирующие выступы!
ПРИ ПОДКЛЮЧЕНИИ РАДИАТОРОВ ПО СХЕМЕ
Разделитель потока необходимо установить в радиатор отопления MIWARMO с подключением UNIVERSAL по схеме А (в радиаторы с подключением MULTIFLEX разделитель потока установлен на производстве).

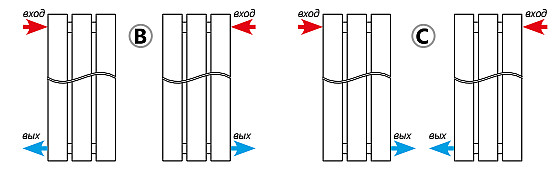

Внимание - При подключении по схеме B и C - разделитель потока не нужен:

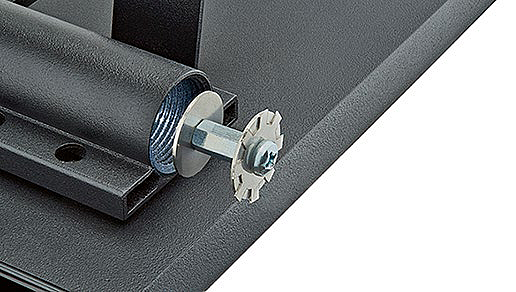

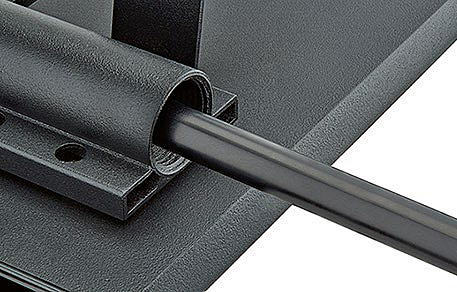

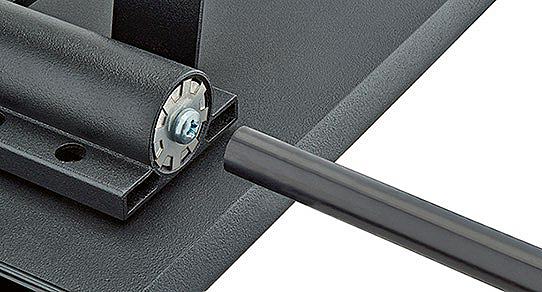

Разделитель потока предназначен для изменения направления протекания теплоносителя внутри ради атора. Устанавливать разделитель потока следует со стороны «выхода» теплоносителя в отверстие коллектора, с усилием протолкнув его внутрь на расстояние L, где L — расстояние от начала коллектора со стороны «выхода» теплоносителя до разделителя потока. Разделитель потока должен быть установлен посередине между 1 и 2-й нагревательной секцией радиатора. Допускается (*) установка разделителя потока в 4, 5, 6-ти секционных радиаторах посередине между 2-й и 3-й секцией радиатора.
ВНИМАНИЕ:
• При установке разделителя потока не нужно подгибать фиксирующие металлические выступы.
• Разделитель потока не должен располагаться в середине нагревательной секции.

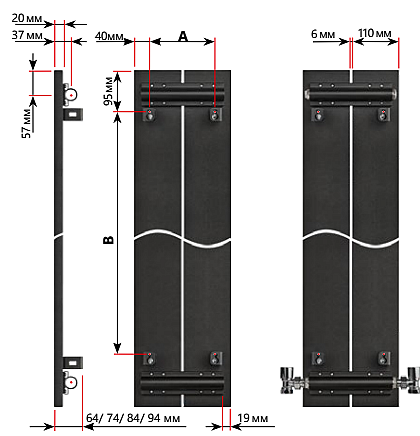

Шаг 3: Разметка места установки
Минимальные зазоры: от пола ≥70 мм, от подоконника ≥70 мм, от стены ≥20 мм.
Шаг 4: Крепление к стене

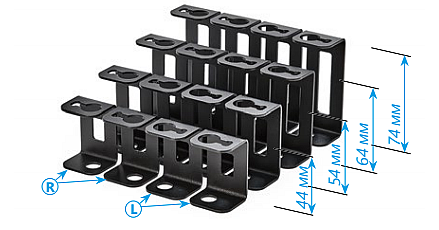

Пары крепежных деталей (R и L) разных размеров позволяют устанавливать радиаторы на разных расстояниях от стены (44 мм, 54 мм, 64 мм, 74 мм).
Крепежные детали 54 мм, 64 мм, 74 мм в стандартный комплект не входят, заказываются опционально.Закрепите 4 болта. На гипсокартон — только с закладными!Шаг 5: Подключение к системе
Подключите через футорки ¾"–½" с силиконовым герметиком. Для улучшения примыкания и защиты самой тонкой - резьбовой части радиатора. в комплекте идут силиконовые трубки. Установите их до вкручивания футорок.
Шаг 6: Проверка и запуск
Проверьте герметичность, удалите воздух краном Маевского.
🔧 Термоголовка Zigbee
- Проверьте посадочную резьбу термоголовки
- Используйте переходник из комплекта при необходимости
- Накрутите термоголовку (без прокладок!)
- Вставьте батарейки, сопрягите с хабом
- Помогаем в настройке!
❓ Частые вопросы
Можно ли на гипсокартон?
Да, с закладными. Вес от 4,4 кг.
Какой теплоноситель?
Вода pH 7,0–9,0. Допускается гликоль до 30%.
Сколько секций на 20 м²?
~10 секций (100 Вт/м², секция ~200 Вт).
